削片機接片
油壓馬達夾木系統
  油壓馬達夾木系統提供高夾木力,在夾木後可將壓力邦浦關掉不須補壓,一般油壓缸式夾木系統須經常補壓且經一段時間使用後,造成油封磨損而內洩,使得切削中工作物往後退;油壓馬達夾木系統則無此缺點。
範圍大且精密度高之降料厚度調整機構
  進料調整機構附有手輪、指針、規格尺,調整進料厚度時只要轉動手輪使指針指到規格尺上所要之尺寸,再鎖緊手輪即可,調整範圍由0.01m/m 到 2.5m/m 共250格,壹段調整即可不須再更換齒輪,調整容易且快速。
兩側滑座和滑軌均採特殊處理壽命長
  側滑座採用歐美高科技材料,具低摩擦係數、高精密度、耐磨耗因此壽命長,此種材料多用於高精密度工作母機,而滑軌則採高精密度研磨,非一般人工刮花處理。且兩側滑道設有強制潤滑系統以提供滑座有更平順之運行。

真空薄片吸著出料系統


刀座底部裝置有真空吸引力之輸送帶,可將切削完成之薄片平坦且快速地輸送至工作台,由於輸出平坦因此撿取容易,加上特別設計,薄片輸出時不會因薄片毛頭被夾而損壞薄片,一般雙皮帶夾出式輸送帶之刨切機則會造成薄片損壞,此為真空吸著式之特點。


特別設計之夾木夾頭及輔助夾頭
  夾木夾頭採圓頭鍥形設計,可作任何方向夾住木頭且深深坎入木材內,緊緊夾住木材,輔助夾頭設計亦同,夾頭桿端有螺紋,只要旋入座中即可使用;此設計為本公司原始設計已使用在敝公司產品上有超過40年以上之經驗。
氣動控制方式切換快速升降或自動進料
  於機械上端有一離合器,此離合器為控制快速升降被切削木材至定位後,再切換成自動進料模式,而此換動作只要在控制箱上撥動切換桿即可。

項目

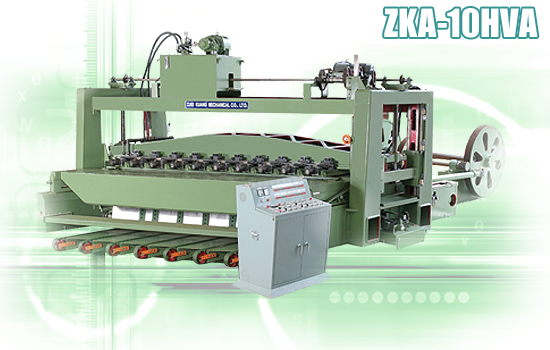

ZKA-10HVA
最大工作尺寸
3,100m/m (L) , 600m/m (W) , 600m/m (H)
切刀尺寸
3,220m/m (L) X 180m/m (W) X 22-23m/m (T)
刀舌尺寸
3,250m/m (L) X 145m/m (W) X 30m/m (T)
切削速度
最快40 片/分鐘
機械淨重
28
機械毛重
30
主切削動力
40 HP V.S. 馬達
夾頭動力
10 HP 油壓幫浦 + 20台油壓馬達
真空吸出動力
10 HP 鼓風機
升降動力
5 HP 齒輪減速馬達
進料 & 升降控制
氣動控制系統
薄片厚度調整範圍
0.07m/m ~2.5m/m
底板厚度
13m/m
